Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün: | Kırıcı için ağır hizmet tipi 65mn bahar telli kırpılmış ekran örgü | Malzeme: | Manganez çeliği 65Mn,30Mn,45#,70#,72A,82B, karbon çeliği,vb. |
|---|---|---|---|
| Teknoloji: | tel kıvrımlı kesim ve makine dokuma | Tel çap aralığı: | 0,5 mm-12,5 mm |
| diyafram: | 0.45mm-100mm | Kenar hazırlığı: | Düz, bükülmüş, güçlendirilmiş örtü, kaynaklı örtü, cıvatalı örtü vb. |
| Dayanıklılık: | +-3% | Diyafram Hatası: | <%3 |
| Kullanımı: | Taş ocağı, Cevher, Mineral, titreşimli elek, | Başvurular: | Kum Ekran Hasır |
| Dokuma Tipi: | çift kıvrım, tek ara kıvrım, düz tepe, kilit c | ||
| Vurgulamak: | Yaylı Kıvrımlı Hasır Hasır,65mn Kırıcı Hasır Hasır,0.5mm Ağır Hizmet Tipi Maden Elek Hasır |
||

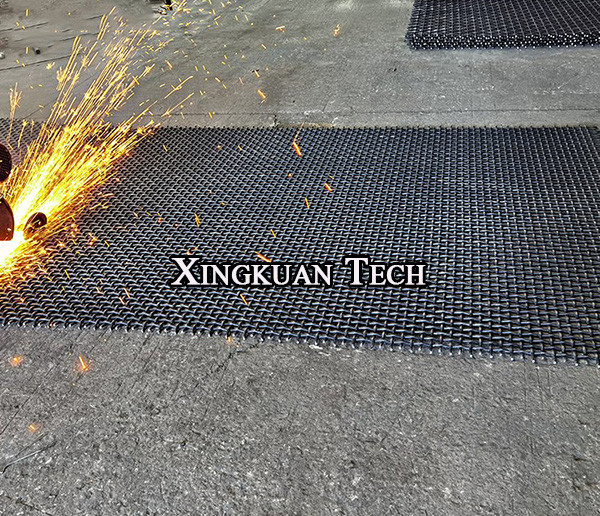

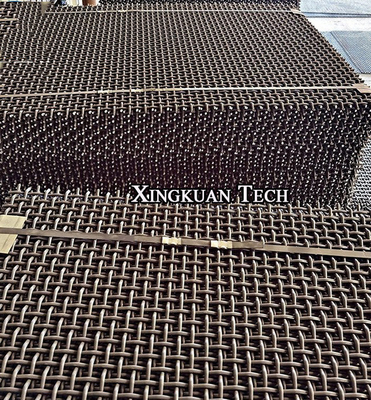

Heavy Duty 65mn Çeşme Kablo Crimped Screen Mesh for Crusher
Açıklamalar:
Daha ağır dokuma tellerinin önceden kırpılması gerekir. Material kırpma işleminden sonra istikrarlı ve sert kalır. Önceden kırpılmış dokuma tel ağımız intercrimp, lock crimp,düz dokuma ve düz üstlü dokuma şekilleri, ve mimari uygulamalar için idealdir.
| Açıklık mm | Apertür toleransı mm | Tel mm | Kenar Uzunluğu mm | Ağırlık kg/m2 | ||
| En az | Maksimum | En az | Maksimum | |||
| 101.60 | 98.55 | 104.65 | 12.70 | 12.70 | 50.80 | 17.92 |
| 88.90 | 86.23 | 91.57 | 12.70 | 12.70 | 44.45 | 20.16 |
| 76.20 | 73.91 | 78.49 | 12.70 | 12.70 | 38.10 | 23.04 |
| 63.50 | 61.60 | 65.41 | 12.70 | 12.70 | 31.75 | 26.88 |
| 63.50 | 61.60 | 65.41 | 9.19 | 9.19 | 31.75 | 14.76 |
| 57.15 | 55.44 | 58.86 | 9.19 | 9.19 | 28.58 | 16.17 |
| 50.80 | 49.28 | 52.32 | 12.70 | 12.70 | 25.40 | 32.26 |
| 50.80 | 49.28 | 52.32 | 11.10 | 11.10 | 25.40 | 25.28 |
| 50.80 | 49.28 | 52.32 | 9.19 | 11.10 | 25.40 | 17.88 |
| 50.80 | 49.28 | 52.32 | 7.92 | 7.92 | 25.40 | 13.57 |
| 44.45 | 43.12 | 45.78 | 9.19 | 9.19 | 22.23 | 20.00 |
| 44.45 | 43.12 | 45.78 | 7.92 | 7.92 | 22.23 | 15.21 |
| 41.28 | 40.04 | 42.51 | 9.19 | 9.19 | 20.64 | 21.25 |
| 41.28 | 40.04 | 42.51 | 7.92 | 7.92 | 20.64 | 16.19 |
| 38.10 | 36.69 | 39.24 | 9.19 | 9.19 | 19.05 | 22.68 |
| 38.10 | 36.69 | 39.24 | 7.92 | 7.92 | 19.05 | 17.31 |
| 38.10 | 36.69 | 39.24 | 7.19 | 7.19 | 19.05 | 14.49 |
| 31.75 | 30.80 | 32.70 | 9.19 | 9.19 | 15.88 | 26.20 |
| 31.75 | 30.80 | 32.70 | 7.92 | 7.92 | 15.88 | 20.08 |
| 31.75 | 30.80 | 32.70 | 7.19 | 7.19 | 15.88 | 16.85 |
| 28.58 | 27.72 | 29.43 | 7.92 | 7.92 | 14.29 | 21.83 |
| 28.58 | 27.72 | 29.43 | 7.19 | 7.19 | 14.29 | 18.35 |
| 25.40 | 24.64 | 26.16 | 7.92 | 7.92 | 12.70 | 23.91 |
| 25.40 | 24.64 | 26.16 | 7.19 | 7.19 | 12.70 | 20.14 |
| 19.05 | 18.48 | 19.62 | 5.72 | 5.72 | 9.53 | 16.78 |
| 15.88 | 15.40 | 16.35 | 4.50 | 4.50 | 7.94 | 12.62 |
| 11.00 | 10.67 | 11.33 | 4.00 | 4.00 | 5.50 | 13.55 |
| 10.00 | 9.70 | 10.03 | 4.00 | 4.00 | 5.00 | 14.51 |
| 8.00 | 7.76 | 8.24 | 4.00 | 4.00 | 4.00 | 16.93 |
| 6.35 | 6.16 | 6.54 | 2.67 | 2.67 | 3.18 | 10.04 |
| 6.30 | 6.11 | 6.49 | 2.50 | 2.50 | 3.15 | 9.93 |
| 4.00 | 3.88 | 4.12 | 2.00 | 2.00 | 2.00 | 9.31 |
| 3.00 | 2.91 | 3.09 | 2.00 | 2.00 | 2.00 | 11.17 |
| 2.00 | 1.94 | 2.06 | 1.50 | 1.50 | 1.50 | 8.99 |
| Malzeme sınıfı | Kimyasal Kompozisyon | Diameier tel | ||
| C 0.42-0.50 | Evet. | M | mm | |
| 45 | 0.17-0.37 | 0.50-0.80 | 2.00-12.00mm | |
| 50 | 0.47-0.55 | |||
| 55 | 0.52-0.60 | |||
| 60 | 0.57-0.65 | |||
| 65 | 0.62-0.70 | |||
| 72 | 0.67-0.75 | |||
| 65Mn | 0.62-0.70 | 0.90-1.20 | 2.00-14.0 | |
| Açıklık genişliği/çukur boyutu | 0.75-100 | |||
| Genişlik ve Uzunluk | 1*2m, 2*2.5m,1.35 çarpı 4.65,1.55 çarpı 4.65,1.86 çarpı 5.1vb. | |||
| Doku tipi | Çifte Crimp Screen, Tek Aracı Crimp Screen, Çift Aracı Crimp Screen, Kilitli Crimp Screen | |||
| Kenar tipi | Kesilmiş kenarlar, sıradan kancalar. | |||
Özellikleri:
Ekranları sipariş ederken aşağıdaki teknik yönleri dikkate alınmalıdır:
Tel kalınlığı
Kalın tel ince telden daha uzun sürecek, ancak daha küçük bir açık alan verecek ve bu nedenle birim alan başına daha az malzeme geçecektir.
Açık Alan
Bu, maksimum verimi elde etmek için en önemli faktördür. Açık alan ne kadar büyükse, daha az ekran boşa harcanır ve tarama hızı o kadar hızlıdır.Bu açık alan faktörü yeterli ömür vermek için tel çapına karşı dengelenmelidir
Aperture veya Açılış Genişliği
Bu, teller arasındaki gerçek açıklıktır ve ayrıca boşluk olarak da adlandırılır. Böylece 10 mm diyafram, 4 mm tel, tellerin 10 mm aralarında olduğu ve telin çapının 4 mm olduğu anlamına gelir.
